LS0502SCD33
超级电容器保护集成电路 | 系列号：LS0502SCD33
该LS0502SCD33是带有备用存储电容器或电容器组的系统的完整解决方案。它集成了输入过压、过流保护电路、反向闭锁开关和超级电容充电控制电路。它还具有内置电池平衡功能，可为双电池超级电容器系统提供保护。当存在主电源并高于最小系统电源电压时，系统将从输入电源获取电力。同时，集成线性充电器以高达 300 mA 的电流为存储元件充电。存储元件充电后，电路仅吸收2.5 μA的电流，同时保持超级电容器或其他存储元件处于就绪状态。当主电源被移除时，集成的反向阻断开关将阻断从系统轨道到输入端的电流。线性充电器将打开，为具有低电阻路径的系统轨供电，电流最高可达 2 A。集成电池平衡电路将在充电时持续监控电池电压，并将两个电池的电压保持在同一水平。该LS0502SCD33可通过外部编程来设定输入电流限制、输入过压、充电电流限制和充电电压限制。当输入电源被拔下时，它会发出一个标志信号，以便主系统可以采取行动。LS0502SCD33采用DFN3X3-10封装。

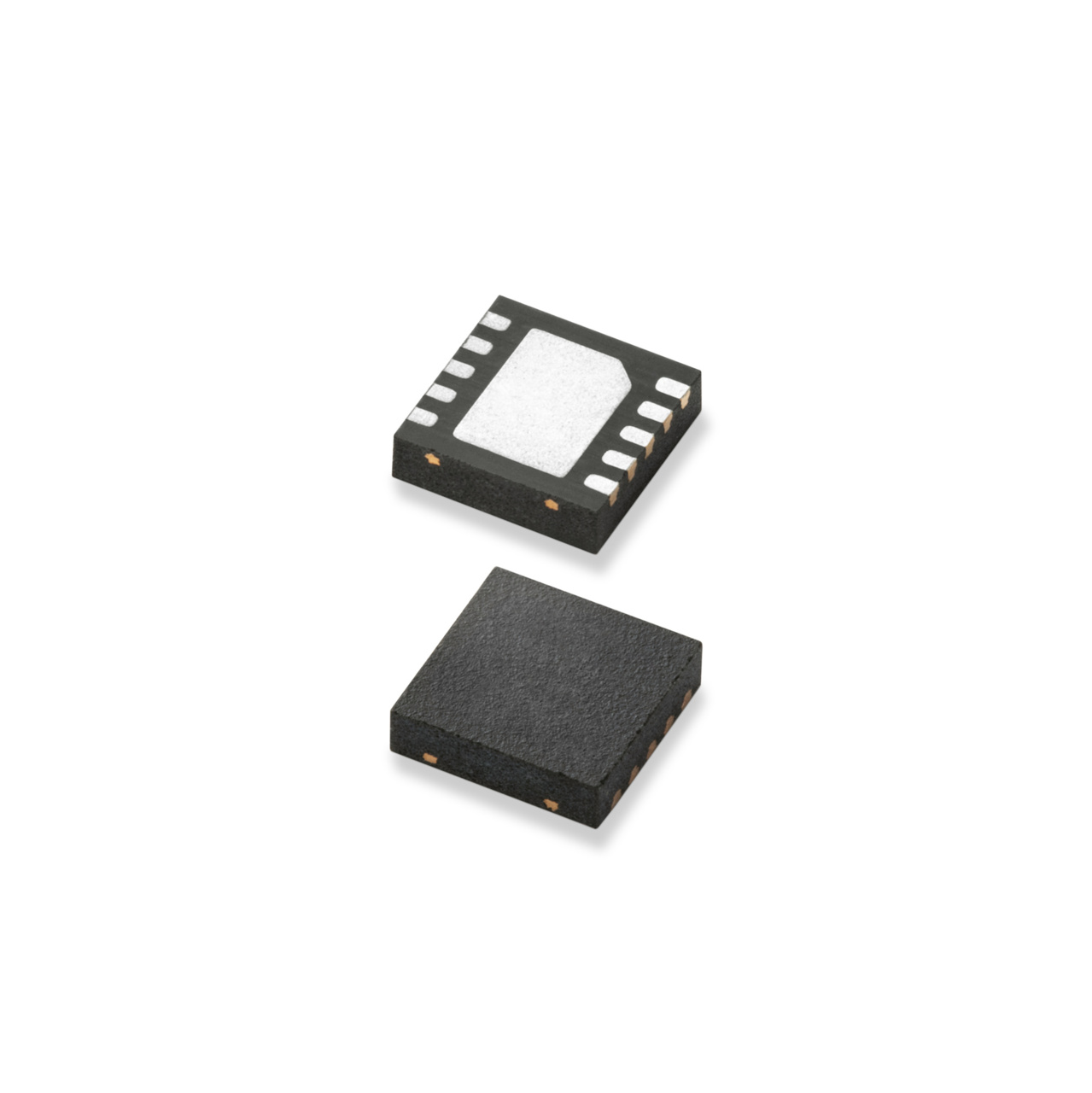

DFN封装
| 参数 | 数值 |
|---|---|
工作电压（V） | 3.3~5.5 |
Vmax（V） | 18 |
持续电流（A） | 2 |
R on （mΩ） | 100 |
过流保护（A） | 2.7 |
过压保护（V） | 6 |
过热保护 | 是 |
反向阻断 | 是 |
软启动 | 无 |
输出放电 | 是 |
静态电流（µA） | 2.5 |
封装 | DFN3x3 10L |
- 3.3 V 至 5.5 V 系统电压
- 18 V输入额定值，带过压保护
- 可编程 1.1 V 至 5.3 VCap 电压范围
- 可编程超级电容器充电电流
- 可编程输入过流保护
- 自动电池平衡
- 自动主切换/备份切换
- 高达 2 A 放电电流
- 可编程电压和电流阈值
- ±2%阈值精度
LS0502SCD33 应用
- 手持式工业设备
- 行车记录仪
- 物联网
- 智能电表
- 带可拆卸电池的便携设备
