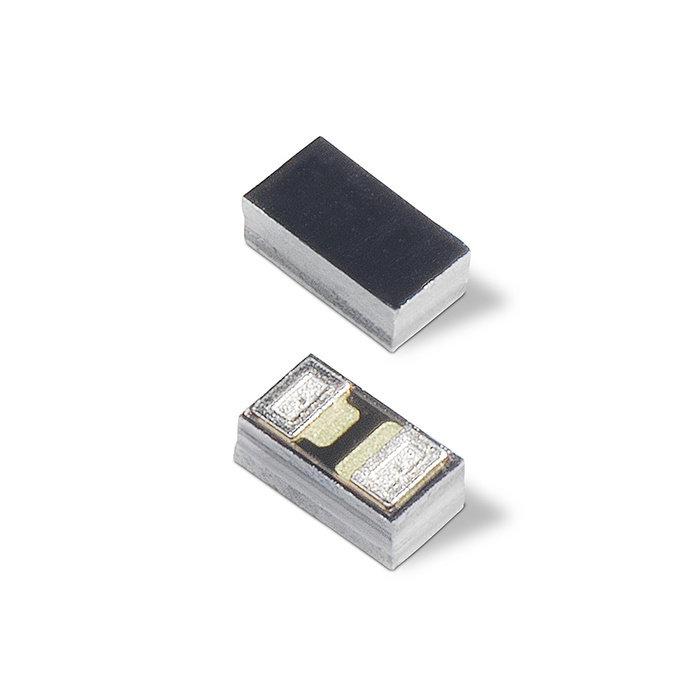

SP1043-01WTG
1Ch 8pF 12kV 5V单向目录TVS 01005WLCSP | 系列号：SP1043
不推荐在新设计中使用此系列。建议在不久的将来将SP1021-01WTG用于新设计。
采用专有硅雪崩技术装配的齐纳二极管，保护每一输入/输出引脚，为可能经历破坏性静电放电 （ESD）的电子设备提供高层次保护。该二极管功能强大，可安全吸收±12kV（接触放电，IEC 61000-4-2）时反复性ESD震击，性能无任何降低。
| 参数 | 数值 |
|---|---|
VR （V型断态） | 6 |
I泄漏 （ μA ） | 0.06 |
ESD触点（kV） | ±12 |
ESD空气（kV） | ±15 |
闪电抗扰度（8x20μs）（A） | 1 |
箝位电压 | 9V@1A |
CI/O TYP （pF） | 8 |
极性 | 是 |
通道 | 1 |
封装 | 01005 WLCSP |
动态电阻 | 0.45 |
记录类型 | H |
项目记录 | 0 |
- ESD、IEC 61000-4-2、±12kV（接触电压）, ±15 kV（空气放电）
- IEC 61000-4-4 EFT 保护：40 A （5/50 ns ）
- 雷击，IEC 61000-4-5，第2版，1A （tp=8/20μs）
- 低电容，8pF （@ VR=0V）
- 电压5V时的低泄漏电流为0.1μA
- 业内最小的ESD封装尺寸（01005）
- 无铅、无卤素且符合RoHS标准
SP1043-01WTG 应用
- 手机
- 智能电话
- 摄像机
- 携式医疗设备
- 数码相机
- 可穿戴技术
- 便携式导航设备
- 平板电脑
- 销售点终端机
SP1043-01WTG资源
链接已复制到剪贴板显示 1 到 1 的 1 总结果
分享
| 产品号 | 零件描述 | RoHS | 无铅 | RoHS（2015/863/EU）认证 | REACH（SVHC's）声明 | REACH（SVHC's） | 无卤素 | IPC-材料声明 | |
|---|---|---|---|---|---|---|---|---|---|
| SP1043-01WTG | 1Ch 8pF 12kV 5V单向目录TVS 01005WLCSP |  4/15/2018 |  4/15/2018 |  CoC_RoHS10_SP1043-01WTG | 是4/15/2018 | 查看更多 |
如果您要查找的产品环境信息未出现在此选项卡中，请填写 产品环境信息申请表。
