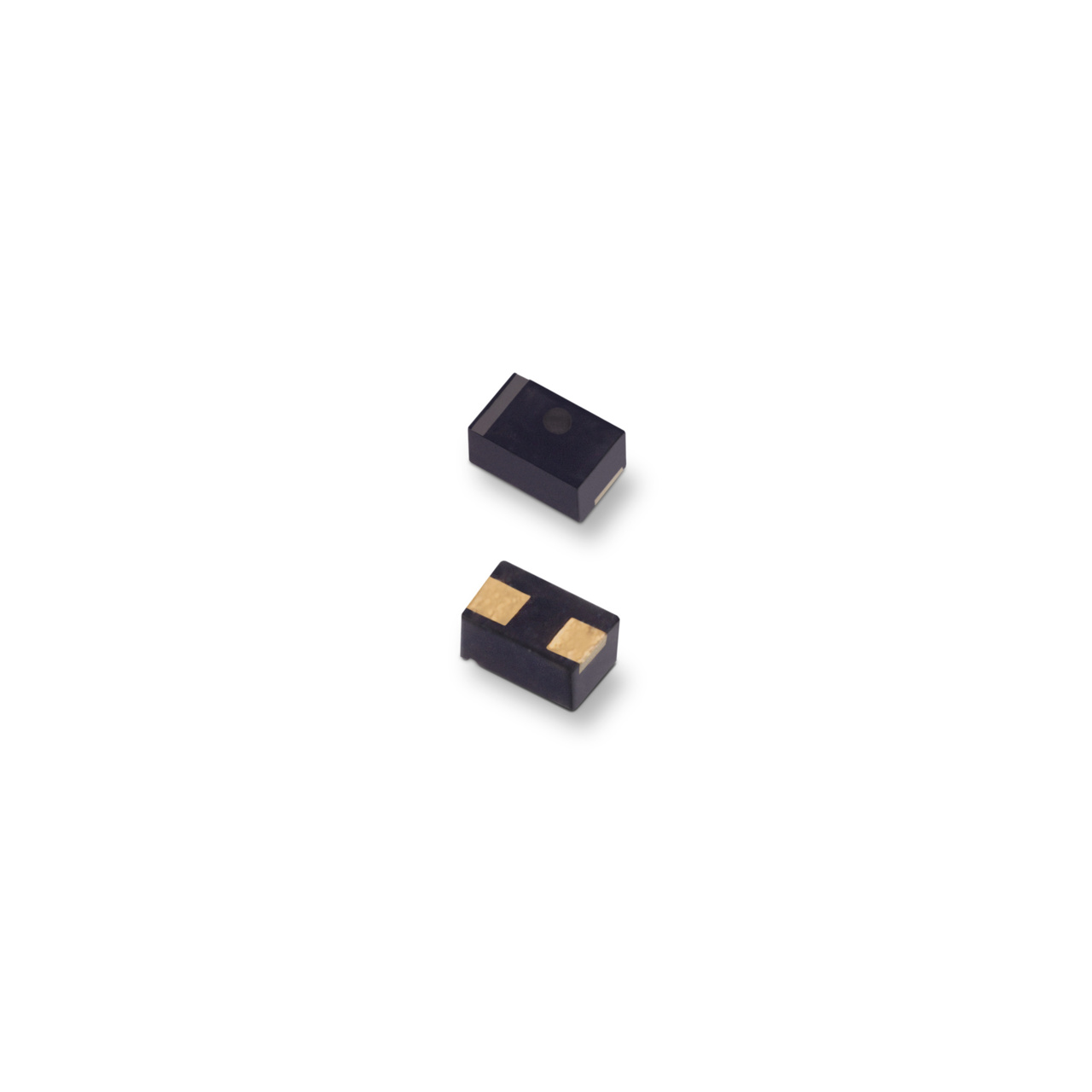

SP1054-01UTG
1路25pF 5V 30KV瞬态抑制二极管01005DFN | 系列号：SP1054
不推荐在新设计中使用此系列。建议在不久的将来将SP1020-01WTG用于新设计。
雪崩击穿二极管采用专有的硅雪崩技术，可保护每个输入/输出引脚，为可能经历破坏性静电放电 （ESD）的电子设备提供高层次保护。该二极管功能强大，可安全吸收±30kV（接触放电，IEC 61000-4-2）时反复性ESD震击，性能无任何降低。此外，每个二极管可在钳位电压极低的情况下，安全承受2.5A浪涌(IEC 61000-4-5第2版定义的8/20波形）。
| 参数 | 数值 |
|---|---|
VR （V型断态） | 5 |
I泄漏 （ μA ） | 0.5 |
ESD触点（kV） | ±30 |
ESD空气（kV） | ±30 |
闪电抗扰度（8x20μs）（A） | 2.5 |
箝位电压 | 8.5V@1A |
CI/O TYP （pF） | 25.5 |
极性 | 是 |
通道 | 1 |
MIN VBR@IT (V) | 6.5 |
封装 | uDFN0402 |
动态电阻 | 0.21 |
记录类型 | H |
项目记录 | 0 |
箝位Voltage_string | 8.5V@1A |
- IEC 61000-4-2 ESD 保护：接触式电压 ±30kV ，空气保护 ±30 kV
- IEC 61000-4-4 EFT 保护：40 A （5/50 ns ）
- 雷击，2.5 A（IEC 61000-4-5第2版定义的8/20）
- 电容低至25.5 pF (@ VR=0V)
- 5 V 时典型泄漏电流低至 0.02 μA
- 单向解决方案的动态电阻仅为双向保护装置的一半
- 业内最小的ESD封装尺寸（01005 DFN塑料）
- 湿度灵敏性等级(MSL -1)
- 无铅、无卤素且符合RoHS标准
- 符合AEC-Q101
SP1054-01UTG 应用
- 手机
- 智能电话
- 摄像机
- 携式医疗设备
- 数码相机
- 可穿戴技术
- 便携式导航组件
- 平板电脑
- 销售点终端机
- 识别模块
