QVxx35NH4

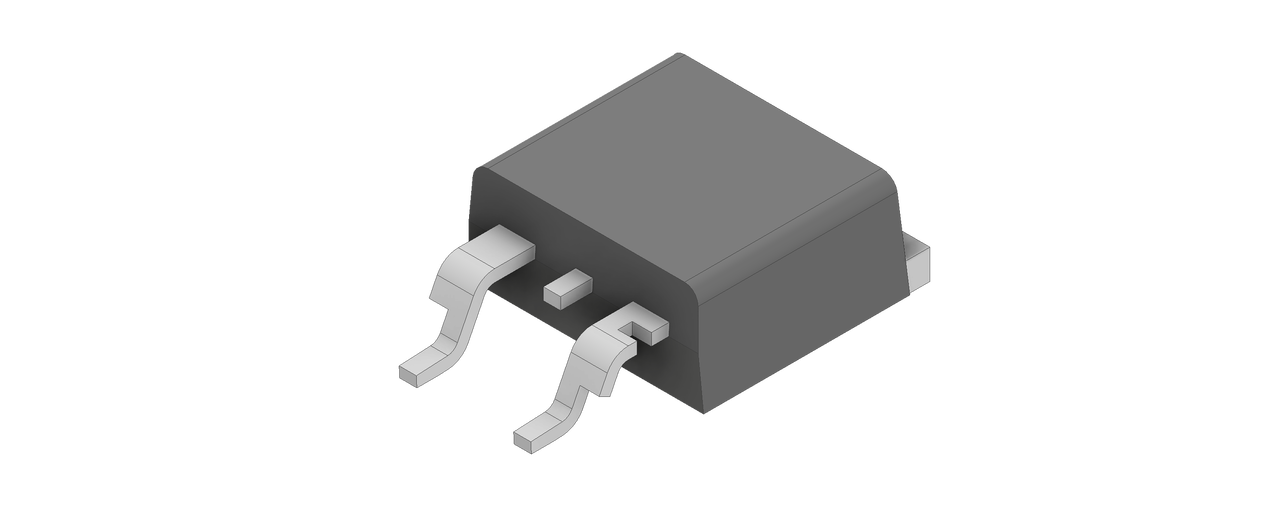

35A高Tj Alternistor，TO-263 | 系列号：高达1200V的低功耗三端双向可控硅
This 35 A high temperature Alternistor TRIAC, offered in TO-220AB, TO-220 isolated, and TO-263 packages, has 150 °C maximum junction temperature (Tvj) and 400 A ITSM (60 Hz). This series enables easier thermal management and higher surge handling capability in AC power control applications such as heater control, motor speed control, lighting controls, and static switching relays. 这款QV系列三端双向可控硅可在第一、第二和第三象限工作，在需要高换向能力且无缓冲电路的应用中展现出卓越性能。
| 参数 | 数值 |
|---|---|
通态电流（Itrms）（A） | 35 |
VDRM (V) | 600 |
ITSM 60Hz（A） | 400 |
tgt（µs） | 50 |
栅极非触发电压 | 0.15 |
IGTM | 4 |
IDRM@ VDRM 150°C （mA） | 4 |
IDRM@VDRM 25°C （mA） | 0.005 |
类型 | 标准三端双向可控硅 |
IH（A） | 0.06 |
150C下的dvdt | 1500 |
di/dt (A/µs) | 100 |
PGM （W） | 1 |
PGAV （W） | 1 |
IGTQ2最大值（mA） | 35 |
安装方法 | 表面贴装型 |
IGTQ1最大值（mA） | 35 |
非重复浪涌电流ITSM 50Hz | 330 |
IGTQ3最大值（mA） | 35 |
VTM（V） | 1.6 |
栅极触发电压为25C | 1.3 |
- 电压性能为800V
- Surge capability of 400 A at 60 Hz half cycle
- 具有机械稳定性和热稳定性的TO-220夹式连接元件
- High dv/dt up to 1000 V/μs for improved noise immunity
- 3Q technology for high commutation capability
- 内部隔离式TO-220封装
- Maximum Tvj of 150 °C
- 不含卤素，符合RoHS标准
QVxx35NH4 应用
- 咖啡冲泡机、即热式热水器和红外加热器等加热器控制
- 交流固态继电器
- 调光器，包括白炽灯和LED照明
- 厨房家电、电动工具、家用/brow/白色家电以及压缩机电机控制等轻工业应用的电机转速控制
QVxx35NH4 Resources
链接已复制到剪贴板显示 1 到 2 的 2 总结果
分享
| 产品号 | 零件描述 | RoHS | 无铅 | RoHS（2015/863/EU）认证 | REACH（SVHC）声明 | REACH（SVHC） | 无卤素 | IPC-材料声明 | |
|---|---|---|---|---|---|---|---|---|---|
| QV6035NH4RP | 35A高Tj Alternistor，TO-263 | 查看更多 | |||||||
| QV8035NH4RP | 35A高Tj Alternistor，TO-263 | 查看更多 |
